如何實現精準智能排泥控制

水處理工藝過程中，  您是否因沉淀池和污泥濃縮池的排泥問題所頭痛？也遭遇了下述兩個方面的困擾？

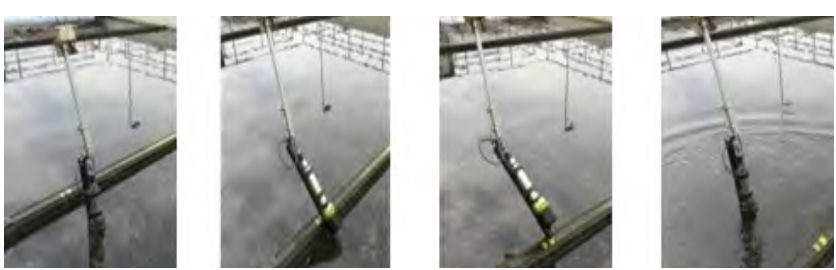

缺少自動監測控制，管理者無法實現精細化管理。而人工手動測試不僅受個人主觀判斷的重大影響，遇到低溫狀態下 的泥位界面模糊，甚至無法判斷界面在哪里。

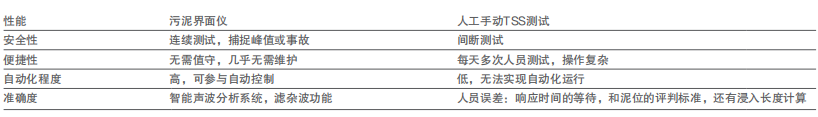

在線污泥界面儀與人工手動測試性能對比

即便有些水廠安裝了在線污泥界面分析儀器，依然受困于在線設備的精準度和穩定性不夠，達不到自動智能排泥的高 數據質量要求，仍然無法實現智能化的精準排泥。

這些問題，不僅使得精準排泥困難，更為出水SS超標帶來潛在風險。

我們采用高精度采用污泥界面在線監測傳感器，實時監測泥水分界面的變化，監測數據信號傳輸至自動控制系統中，  根據污泥界面儀的數據，自動調整排泥閥門的啟停，實現自動排泥控制。如果一并結合懸浮物在線監測傳感器，實時 監測排泥管中污泥濃度的變化，將污泥界面和污泥濃度兩個實時變化的信號都傳輸至自動控制系統，自動控制系統根 據兩者的邏輯關系，更為精準判斷排泥的時刻及排泥時長，自動開啟或關閉排泥閥門，完成更為精準的智能排泥控制。

這套解決方案不僅可以確保泥位平穩，避免出水SS不達標的風險，更擺脫了人工高頻次手動監測泥位及排泥的低效 率工作模式，為管理者和運營工程師開啟全新的高效工作模式，助力無人化/少人化值守的新概念水廠的實現。

此外，這套系統還可應用于回流污泥的智能管理、污泥沉積行為的智能監控以及污泥損失的預防。

智能精準排泥在線水質監測解決方案系統 組成

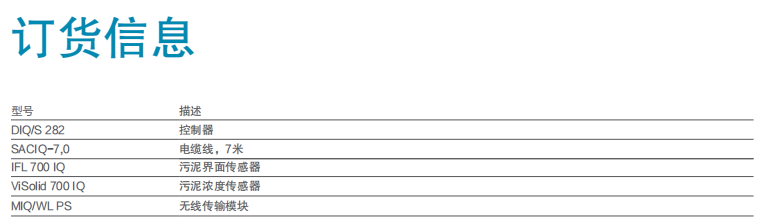

精準自動排泥監測解決方案的硬件主要由三部分組成：控制器、電纜和傳感器。

如果構筑物現場缺少供電支持或受到電纜纏繞的困擾，還可以通過無線模塊連接的方式輕松解決問題。

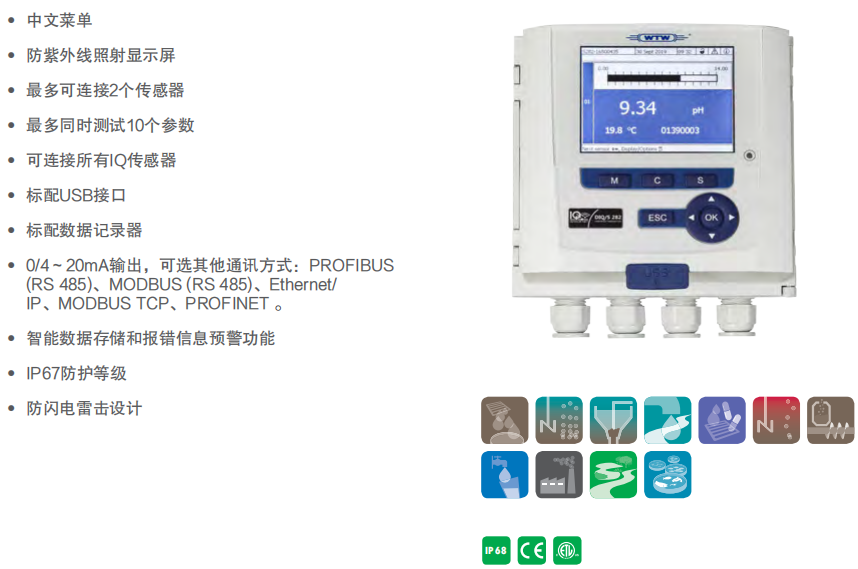

控制器DIQ/S 282

DIQ/S 282是德國品牌WTW的一款控制器，用于現場分析水/污水中下列各項參數：pH/ORP、溶解氧、電導率、濁度、污泥濃度、氨氮、硝氮、亞硝氮、正磷酸鹽、COD、BOD、TOC、DOC、SAC、UVT、污泥界面等。

無線模塊MIQ/WL PS

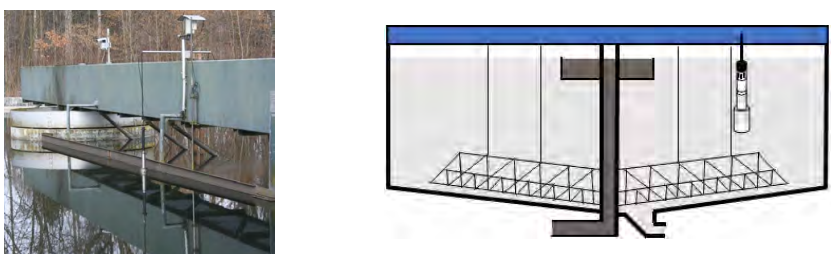

水處理廠多個沉淀池的應用環境下，用一個控制器通過電纜線連接多個污泥界面探頭時，就比較困難甚至無法實現。這是因?yàn)槲勰嘟缑嫣筋^需要安裝在廊橋上并隨著廊橋的旋轉而移動，固定電纜無法滿足廊橋旋轉要求。WTW公司針對這種應用專門研發了無線電源模塊MIQ/WL PS，可以解決控制器和探頭之間的無線連接和通訊問題。

MIQ/WL PS是一種單獨供電并可以連接3個測量探頭的模塊，模塊內部供電電源接口同時包含220V交流電和24V直流電，可根據現場電源情況進行選擇。

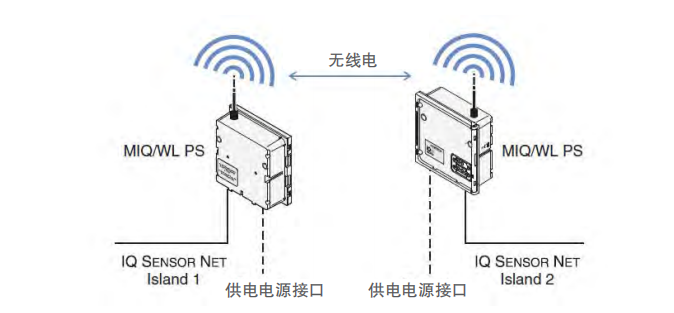

兩個MIQ/WL PS模塊之間通過無線信號進行通訊，最大通訊距離100米。其中一個模塊是主模塊（Master），與控制器連接，另一個模塊是從模塊（Slave），連接測量探頭并通過主模塊接受控制器控制。

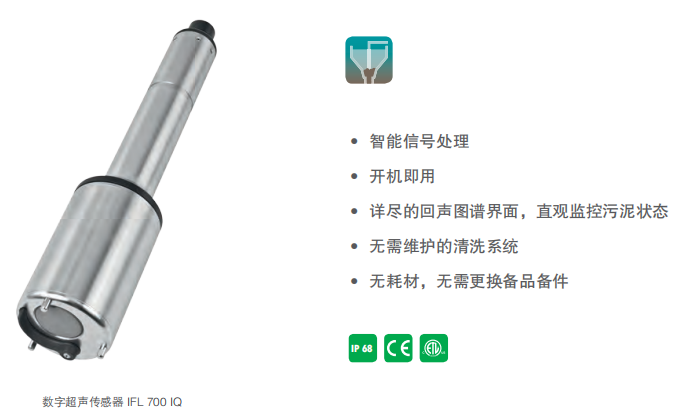

在線污泥界面?zhèn)鞲衅鱅FL 700 IQ

IFL 700 IQ是德國品牌WTW的探頭式、超聲波法測量污泥界面的儀器。探頭發出超聲波信號，根據回波強度及時間，來檢測其中的泥水分界面。探頭內置濾除雜波軟件，是一款數據準確、操作簡單的理想儀器，廣泛應用于污水處理廠、自來水廠等相關的工藝控制過程。

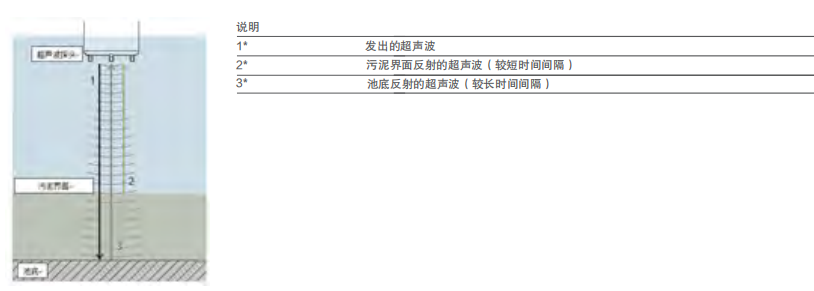

IFL 700 IQ污泥界面探頭采用超聲波測量原理，超聲波經由超聲波探頭發出，當超聲波遇到障礙物時會發生全部或部分的反射，而其反射強度是由阻礙物的物質密度決定的（如水、污泥、池底）。如此，不同物質所產生的不同反射強度的超聲波被反射回污泥界面探頭，通過反射間隔時間計算出污泥界面與探頭的距離。不同于光學污泥界面監測系統，IFL 700 IQ提供的持續超聲監測展現出成本低、維護少和數據可用性高等優勢。

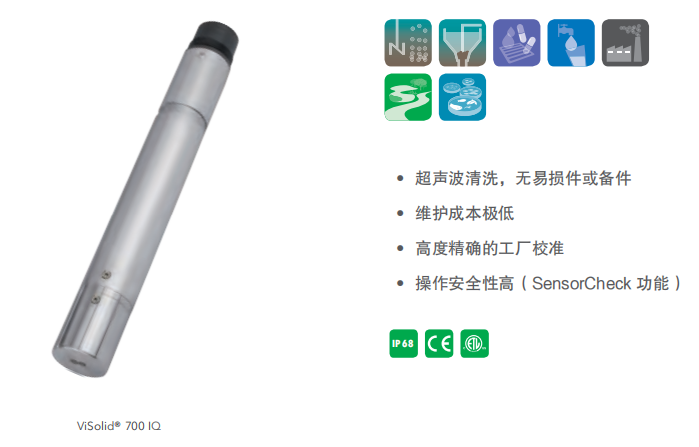

在線懸浮物/污泥濃度傳感器ViSolid 700 IQ

ViSolid 700 IQ是德國WTW品牌的在線懸浮物/污泥濃度傳感器。采用散射光測量方法，兩種方式測試懸浮固體濃度，在濃度較低的時候采用60度散射光，在高濃度時采用0度反射光。

在線監測硬件系統的精準和穩定特性

在線污泥界面?zhèn)鞲衅髦悄苄盘?hào)處理

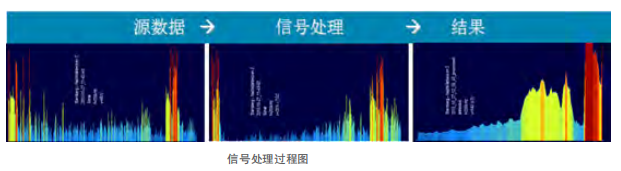

來自固定或移動處理設施或其他處理活動的反射信號常常會對測量造成干擾。雖然臨時性活動例如撇渣器移動所帶來的干擾可以通過信號過濾等傳統方法排除掉，但持續的干擾信號時常被錯誤地計算在測量值內。針對這一難題，WTW開創性地將智能信號處理技術應用于IFL 700 IQ。探頭具備一個特殊的信號識別模式，能夠辨別出干擾信號。其自動分析和智能濾波功能，將無用信號序列在監測模式下自動排除，提供給用戶精準而可靠的數據。

在線懸浮物/污泥濃度傳感器的精準穩定設計

采用藍寶石作為光學視窗界面，提高光通量并避免光學測量受劃痕帶來的雜光干擾。內置的超聲波自清洗功能組件使得污物不附著在光學視窗界面，光潔的測試視窗表面確保光學測量不受污物干擾。而具特色的廠家校準曲線，采用多個污水廠沉淀池的實際水樣的數據，分析建立特殊的校準模型，精準模擬真實的水質現場，重現真實的數據。
